送电线路的铁塔可以分为以下几种形式:
1、酒杯形塔
塔形呈酒杯状,该塔上架设两根避雷线,三相导线排列在一个水平面上,通常用于110千伏及以上电压等级送电线路中,特别适用于重冰区或多雷区。

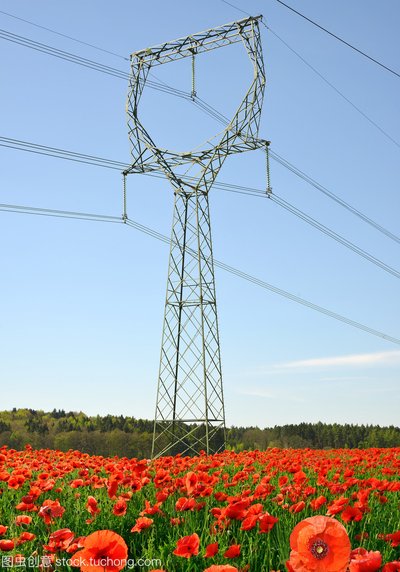

2、猫头形状
塔形呈猫头状,该塔上架设两根避雷线,导线呈等腰三角形布置,它也是110千伏及以上电压等级送电线路常用塔形,能节省线路走廊,其经济技术指标较酒杯形塔稍差。

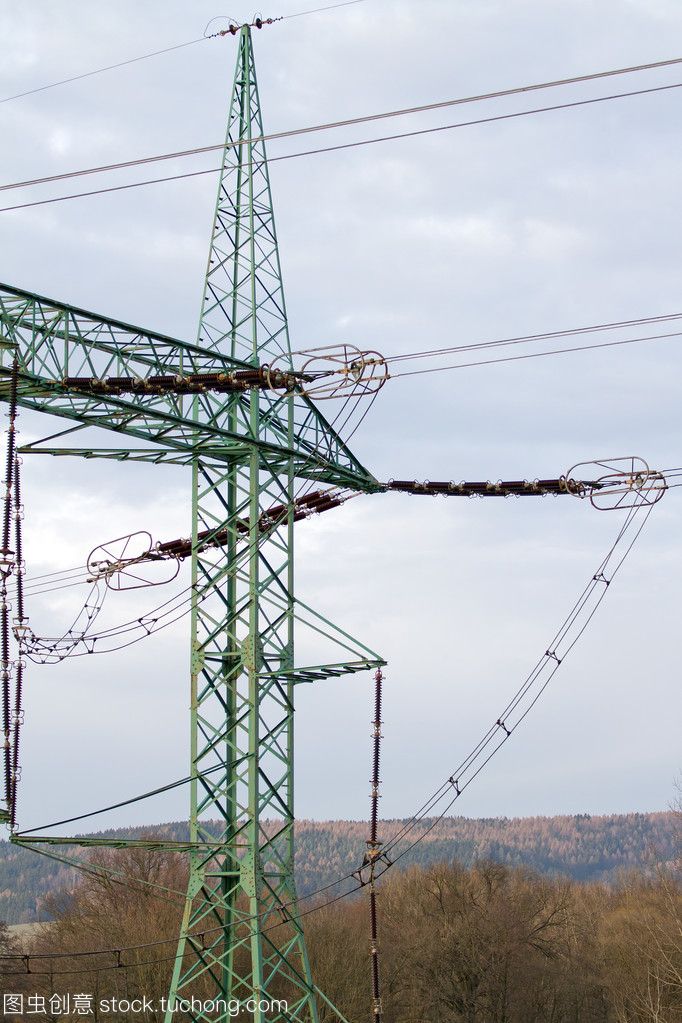

3、干字形塔
铁塔形状如“干”字,塔上架设两根避雷线,导线基本呈等腰三角形布置,此种塔形受力情况清晰直接,有较好的经济技术指标,通常是220千伏及以上电压等级送电线路常用的塔形,主要用做耐张塔及转角塔。
4、拉线“V”形塔
塔形呈“V”字形状,常用于220千伏及以上电压等级的送电线路。塔上架设两根避雷线,导线呈水平布置,该种塔形具有施工方便、耗钢量低于其它门形拉线塔等优点,但它占地面积较大,在河网及大面积耕地地区使用受到一定限制。
5、“上”字形塔
铁塔外形如“上”字,铁塔顶端架设单根或双根避雷线,导线呈不对称三角形布置。适用于少雷及轻冰地区,且导线截面偏小的送电线路,该杆塔具有较好的经济指标。

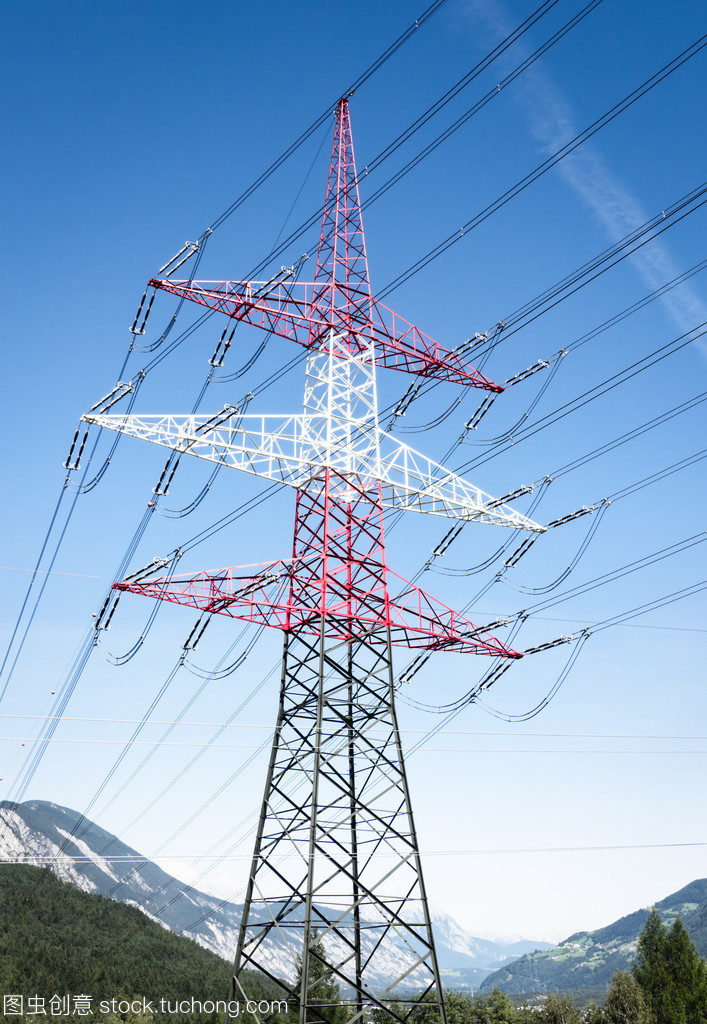

6、双回路鼓形塔
由于该塔形的中相导线横担稍长于上、下横担,所以导线呈鼓形布置,该塔形适用于覆冰较重地区。稍长的中横担使所有的导线均能达到适当错开的目的,可避免导线脱冰跳跃时发生碰线闪络事故,它是双回路铁塔常用的塔形。
支持高压或超高压架空送电线路的导线和避雷线的构筑物。按其形状一般分为:酒杯型、猫头型、上字型、干字型和桶型五种,按用途分有:耐张塔、直线塔、转角塔、换位塔(更换导线相位位置塔)、终端塔和跨越塔等。
电塔与电线杆的区别
电塔(铁塔)多用于 高压电输送 特点是 承载 大 稳固 安全性能高
电杆 多用于 低压 10kv以下的变电输送架设 使用 特点是 简易 占地小 易检修 (很少大于12米的)架设方便 。
输电线路塔主要承受风荷载、冰荷载、线拉力、 恒荷载、 安装或检修时的人员及工具重以及断线、地震作用等荷载。设计时应考虑这些荷载在不同气象条件下的合理组合,恒荷载包括塔、线、金具、绝缘子的重量及线的角度合力、顺线不平衡张力等。断线荷载在考虑断线根数(一般不考虑同时断导线及避雷线)、断线张力的大小及断线时的气象条件等方面,各国均有不同的规定。
